– DX kit + Set Free Sigma
Zostava pre priamy výpar vo vzduchotechnickej jednotke
chladiaci výkon 33,5 - 85 kW
Zdroj chladu / tepla + príslušenstvo pre priamy výpar vo vzduchotechnické jednotke
– Jednoduchá inštalácia a nastavenie
Súčasťou balenia DX kitu je okrem expanzného ventilu a riadiacej jednotky tiež štvorica termistorov pre meranie teploty vstupného a výstupného vzduchu a teploty chladiva pred vstupom a po výstupe z výparníka.
Riadenie výkonu môže byť nastavené v troch rôznych režimoch. Externým signálom (0-10 V / 4-20 mA) zo vzduchotechnické jednotky, alebo autonómne podľa vstupnej / výstupnej teploty vzduchu. Pre základné nastavenie a možnosť vypnutia / zapnutia systému je potrebné inštalovať tiež káblový ovládač PC-ARFP1E.
Riadenie výkonu môže byť nastavené v troch rôznych režimoch. Externým signálom (0-10 V / 4-20 mA) zo vzduchotechnické jednotky, alebo autonómne podľa vstupnej / výstupnej teploty vzduchu. Pre základné nastavenie a možnosť vypnutia / zapnutia systému je potrebné inštalovať tiež káblový ovládač PC-ARFP1E.
1/3
– Široká ponuka rôznych výkonov
Táto rada DX kitov sa zapája v kombinácii 1: 1 s kondenzačnými jednotkami radu Set Free Sigma.
Aj keď sa DX kit vyrába len v dvoch veľkostiach, možno nastaviť na stavbe jeho výkon po približne 5 kW (2 HP) krokoch a k nemu spárovať zodpovedajúcu veľkosť vonkajšej jednotky. Rozpätie nastaviteľných výkonov je potom od 12 do 30 HP (33,5 - 85 kW chladenie).
Do jedného systému môže byť zapojených až 5 DX kitov pre 5okruhový výmenník o celkovom výkone 96 HP (268 kW chladenie).
Aj keď sa DX kit vyrába len v dvoch veľkostiach, možno nastaviť na stavbe jeho výkon po približne 5 kW (2 HP) krokoch a k nemu spárovať zodpovedajúcu veľkosť vonkajšej jednotky. Rozpätie nastaviteľných výkonov je potom od 12 do 30 HP (33,5 - 85 kW chladenie).
Do jedného systému môže byť zapojených až 5 DX kitov pre 5okruhový výmenník o celkovom výkone 96 HP (268 kW chladenie).
– DX kit + Set Free Sigma
DX kit + Set Free Sigma
DX kit
| DXF-20.0A1 | DXF-30.0A1 |
|---|
| Povolená kapacita tepelného výměníku (min.-max.) | chlazení | kW |
| vytápění | kW |
| Vnitřní objem tepelného výměníku (min.-max.) | dm3 |
| Napájení |
| Počet expanzních ventilů |
| Průměr potrubí | kapalina | palce |
| Max. délka potrubí mezi DX kitem a výměníkem VZT jednotky | m |
| Max. převýšení mezi DX kitem a výměníkem VZT jednotky | m |
| Délka kabeláže termistorů (řídící modul - VZT jednotka) | m |
| Rozměry (VxŠxH) | řídící modul | mm |
| expanzní ventil | mm |
| Hmotnost | řídící modul | kg |
| expanzní ventil | kg |
| 28-56 |
| 31,5-63 |
| 4,76-9,97 |
| 1 ~ 230 V 50Hz |
| 1 |
| 1/2 |
| 5 |
| 2 |
| 10 |
| 349x435x112 |
| 166x437x61 |
| 5.2 |
| 1.7 |
| 50-85 |
| 63-95 |
| 9,04-14,73 |
| 1 ~ 230 V 50Hz |
| 2 |
| 1/3 |
| 5 |
| 2 |
| 10 |
| 349x435x112 |
| 166x437x61 |
| 5.2 |
| 1.7 |

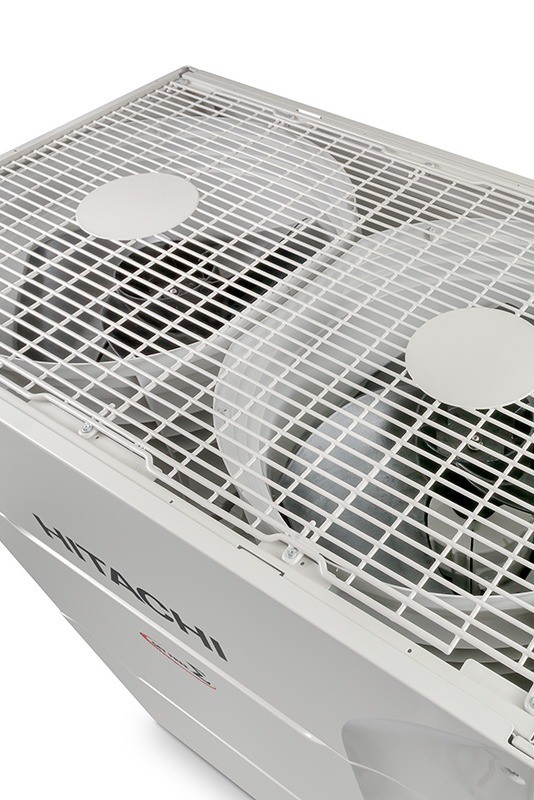

Set Free Sigma STANDARD
| RAS-12FSXNSE | RAS-14FSXNSE | RAS-16FSXNSE | RAS-18FSXNSE | RAS-20FSXNSE | RAS-22FSXNSE | RAS-24FSXNSE | RAS-26FSXNSE | RAS-28FSXNSE | RAS-30FSXNSE |
|---|
| Kombinace modulů |
| Napájení |
| Nominální výkon | chlazení | kW |
| vytápění | kW |
| Nominální příkon | chlazení | kW |
| vytápění | kW |
| EER |
| COP |
| SEER |
| SCOP |
| Hladina akustického výkonu | dB(A) |
| Hladina akustického tlaku | dB(A) |
| Průtok vzduchu | m3/min |
| Rozměry (VxŠxH) | mm |
| Hmotnost | kg |
| Průměr potrubí | kapalina | mm (palce) |
| plyn | mm (palce) |
| Náplň chladiva z výroby | R410A | kg |
| Počet ventilátorů/ kompresorů |
| Maximální provozní proud | A | |
| --- |
| 3f /400 V/50 Hz |
| 33.5 |
| 37.5 |
| 8.89 |
| 9.15 |
| 3.77 |
| 4.1 |
| 6.97 |
| 4.29 |
| 82 |
| 59 |
| 190 |
| 1725 x 959 x 784 |
| 233 |
| Ø12,7 (1/2) |
| Ø25,4 (1) |
| 7.2 |
| 1/1 |
| 24 |
| --- |
| 3f /400 V/50 Hz |
| 40 |
| 45 |
| 12.12 |
| 12.03 |
| 3.3 |
| 3.74 |
| 7.47 |
| 4.48 |
| 85 |
| 63 |
| 239 |
| 1725 x 1219 x 784 |
| 289 |
| Ø12,7 (1/2) |
| Ø25,4 (1) |
| 8.9 |
| 2/1 |
| 29.5 |
| --- |
| 3f /400 V/50 Hz |
| 45 |
| 50 |
| 13.85 |
| 14.84 |
| 3.25 |
| 3.37 |
| 7.3 |
| 4.42 |
| 85 |
| 63 |
| 256 |
| 1725 x 1219 x 784 |
| 332 |
| Ø12,7 (1/2) |
| Ø28,58 (1-1/8) |
| 9.9 |
| 2/2 |
| 33 |
| --- |
| 3f /400 V/50 Hz |
| 50 |
| 56 |
| 14.93 |
| 17.02 |
| 3.35 |
| 3.29 |
| 6.96 |
| 4.18 |
| 86 |
| 65 |
| 256 |
| 1725 x 1219 x 784 |
| 333 |
| Ø15,88 (5/8) |
| Ø28,58 (1-1/8) |
| 10.7 |
| 2/2 |
| 37.5 |
| --- |
| 3f /400 V/50 Hz |
| 56 |
| 63 |
| 18.6 |
| 18.81 |
| 3.01 |
| 3.35 |
| 6.29 |
| 4.14 |
| 86 |
| 65 |
| 329 |
| 1725 x 1609 x 784 |
| 382 |
| Ø15,88 (5/8) |
| Ø28,58 (1-1/8) |
| 11.3 |
| 2/2 |
| 44.5 |
| --- |
| 3f /400 V/50 Hz |
| 61.5 |
| 69 |
| 20.43 |
| 21.63 |
| 3.01 |
| 3.19 |
| 6.76 |
| 4.43 |
| 84 |
| 64 |
| 329 |
| 1725 x 1609 x 784 |
| 396 |
| Ø15,88 (5/8) |
| Ø28,58 (1-1/8) |
| 11.3 |
| 2/2 |
| 45 |
| --- |
| 3f /400 V/50 Hz |
| 67 |
| 77.5 |
| 22.41 |
| 22.79 |
| 2.99 |
| 3.4 |
| 6.2 |
| 4.43 |
| 86 |
| 66 |
| 348 |
| 1725 x 1609 x 784 |
| 397 |
| Ø15,88 (5/8) |
| Ø28,58 (1-1/8) |
| 11.6 |
| 2/2 |
| 53 |
| RAS-12FSXNSE + RAS-14FSXNSE |
| 3f /400 V/50 Hz |
| 73 |
| 82.5 |
| 23.38 |
| 21.18 |
| 3.12 |
| 3.9 |
| 7.3 |
| 4.39 |
| 87 |
| 64.5 |
| 429 |
| 1725 x 2198 x 784 |
| 520 |
| Ø19,05 (3/4) |
| Ø31,75 (1-1/4) |
| 16.1 |
| 3/2 |
| 53 |
| RAS-12FSXNSE + RAS-16FSXNSE |
| 3f /400 V/50 Hz |
| 77.5 |
| 90 |
| 22.41 |
| 24.67 |
| 3.45 |
| 3.65 |
| 7.1 |
| 4.35 |
| 87 |
| 64.5 |
| 446 |
| 1725 x 2198 x 784 |
| 562 |
| Ø19,05 (3/4) |
| Ø31,75 (1-1/4) |
| 17.1 |
| 3/3 |
| 56.5 |
| RAS-12FSXNSE + RAS-18FSXNSE |
| 3f /400 V/50 Hz |
| 85 |
| 95 |
| 24.24 |
| 26.59 |
| 3.51 |
| 3.57 |
| 7.11 |
| 4.22 |
| 87 |
| 66 |
| 446 |
| 1725 x 2198 x 784 |
| 563 |
| Ø19,05 (3/4) |
| Ø31,75 (1-1/4) |
| 17.9 |
| 3/3 |
| 61 |
