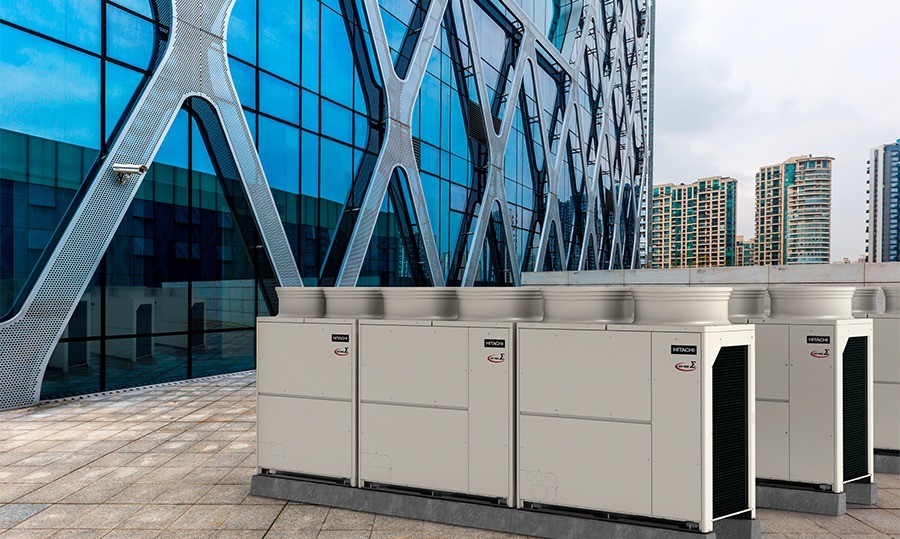

–Flujo superior VRF
Sistemas VRF de gran capacidad para proyectos que requieren altos estándares de eficiencia energética y fácil instalación, puesta en marcha.
– Sistemas de recuperación de calor de 5 CV hasta 96 CV
Permite enfriamiento y calentamiento simultáneos en diferentes zonas al transferir el calor de los residuos de una zona enfriada a una zona que requiere calentamiento. Ideal para edificios donde los espacios tienen diferentes niveles de exposición al sol, especialmente durante los cambios estacionales, y aquellos con ocupación desigual en diferentes zonas, por ejemplo, salas de reuniones, áreas públicas, salas de diferentes tamaños, aulas, salas, etc., combinan hasta 4 unidades al aire libre para crear un sistema modular de hasta 96 CHP con módulos individuales de 5HP a 24 CHP.
– Corte su consumo de energía y huella de carbono por la mitad[1]
En comparación con la tecnología VRF de hace solo 15 años, utiliza la mitad de la electricidad[1] y las emisiones equivalentes de CO2[2] de la producción de electricidad. El nuevo intercambiador de calor y el compresor de desplazamiento de inyección de gas permiten la mejor eficiencia en la clase hasta el enfriamiento[3] SEER 8.33 y calefacción[3] SCOP 5.06. Combine hasta 4 unidades al aire libre para crear un sistema modular de capacidad de hasta 96 hp con módulos individuales de 8 hp a 24 hp. El control de rotación del compresor administra la igualdad de carga en configuraciones multi-ODU, asegurando la misma vida útil. En casos raros de falla del compresor, el modo de operación de emergencia se activa automáticamente que permite que los compresores de otras unidades al aire libre absorban la carga de trabajo y garanticen la operación continua.
– Amplia variedad de unidades interiores, incluida la generación de agua caliente
Elija entre una amplia gama de unidades interiores para adaptarse a cualquier función de decoración interior o función de construcción, incluidos conductos, pared, cassette, techo suspendido, piso montado y oculto. Conecte hasta 64 unidades interiores en un solo bucle de refrigerante. Conecte un aire de Hitachi a la unidad interior de agua para generar agua caliente doméstica en el mismo bucle de refrigerante que el sistema de enfriamiento/calentamiento de espacio.
– Ahorrar espacio y menores costos de entrega e instalación
Permite más espacio en la azotea para las energías renovables en el sitio o el ecologización mediante el uso de menos unidades, cada una con una huella de hasta un 28% más pequeña[4] por lo que caben fácilmente en un elevador que potencialmente ahorra costos de arranque, mientras que más unidades pueden caber en un solo camión de reparto. El uso de menos unidades al aire libre es posible porque puede conectar la capacidad de la unidad interior por un total de hasta el 200% de la capacidad al aire libre. Flexibilidad para instalar unidades al aire libre fuera de la vista con soporte para longitudes de tubería de hasta 200 my 110 m de diferencia de altura. Múltiples pasos de la presión estática externa permiten la instalación en plantas o salas de máquinas bien ventiladas que tienen los rejillas abiertas hacia el exterior, reduciendo el impacto en la fachada externa de los edificios.
– airCloud Tap - 4x más rápido[5] para configurar sistemas, acceso 6x más rápido
4x más rápido[5] para configurar ODUS y 2X más rápido[6] para configurar IDU utilizando la aplicación móvil AirCloud Tap y la tecnología NFC integrada en unidades al aire libre y controladores remotos con cable. Todas las configuraciones están disponibles con descripciones convenientes dentro de la aplicación del teléfono. Los instaladores y los operadores de edificios pueden 'copiar y pegar' la configuración para una ODU (o IDU a través del controlador individual) a varias unidades que usan su teléfono, lo que lo hace ideal para edificios grandes con muchas habitaciones. La aplicación AirCloud Tap también permite a un técnico acceder a datos operativos 6x más rápido[7] al mantener un teléfono inteligente contra el exterior del ODU en lugar de abrir la cubierta de la unidad y conectarse a la PCB.
– Intercambiador de calor en forma de sigma (σ)-100 años en la fabricación
Con más de 100 años de experiencia en diseño de intercambiadores de calor, nuestra última versión en forma de sigma de alto rendimiento (σ) tiene alrededor de 6000 piezas de aletas de aluminio, cada una con una estructura de superficie compleja, alrededor de 350 tubos de cobre con estructura interna texturizada y una nueva estructura de ruta de 3 vías a través de todo el hex. Todos estos diseños trabajan juntos para aumentar el área de transferencia de calor y, por lo tanto, la eficiencia de la unidad, incluso en una unidad que es hasta un 28% de huella más pequeña[4] que la generación anterior.
– 39% más eficiente en condiciones de carga de piezas[8]
La tecnología de control de capacidad directa de Hitachi SmoothDrive 2.0 utiliza un monitoreo y control de temperatura preciso de la frecuencia del compresor de desplazamiento para reducir los ciclos de encendido/apagado del compresor en condiciones de carga parcial. SmoothDrive 2.0 es hasta un 39% más de eficiencia energética en las condiciones de carga parcial que las clasificaciones de eficiencia energética regulatoria no tienen en cuenta.
– Compresor de desplazamiento de inyección de gas
Desde que inventó el primer compresor de desplazamiento del mundo en 1983, nuestro último modelo de inyección de gas permite un control preciso de 10 a 140RPS (por paso de 0.1Hz) impulsado por un motor de inversor de CC, y tiene un rango de operación extendido para una mayor capacidad de calentamiento/enfriamiento a un rango de temperatura ambiente más ásular.
– Mejorar la comodidad del ocupante
Con la tecnología CrowdSense[9], las unidades selectas pueden determinar cuántas personas hay en un espacio y ajustar la capacidad de enfriamiento o calefacción en consecuencia, por lo que la habitación nunca se calienta demasiado o fría, ya sea llena o casi vacía.
En los escenarios de calefacción de la habitación, es común escuchar a los usuarios quejarse de los pies fríos porque el calor aumenta naturalmente. Feetwarm[10] ayuda a resolver este problema optimizando el flujo de aire en modo de calefacción para garantizar que la zona de la pierna se calienta consistentemente. En los escenarios de enfriamiento, Floorsense Cool[10] puede evitar que el área del piso se sobreenace sobre el control del flujo de aire y la capacidad de enfriamiento para que el aire en el nivel del piso no se enfríe tanto como el aire por encima de la altura de la rodilla.
En los escenarios de calefacción de la habitación, es común escuchar a los usuarios quejarse de los pies fríos porque el calor aumenta naturalmente. Feetwarm[10] ayuda a resolver este problema optimizando el flujo de aire en modo de calefacción para garantizar que la zona de la pierna se calienta consistentemente. En los escenarios de enfriamiento, Floorsense Cool[10] puede evitar que el área del piso se sobreenace sobre el control del flujo de aire y la capacidad de enfriamiento para que el aire en el nivel del piso no se enfríe tanto como el aire por encima de la altura de la rodilla.
– Fácil de operar y automatizar con airCloud Pro
Monitorización remota y optimización de energía utilizando software o aplicación de teléfono inteligente airCloud Pro basada en la web. Agrupe las unidades interiores en zonas personalizadas para controlar con un solo toque, visualizar y comparar el consumo de energía de diferentes habitaciones o zonas en diferentes momentos del día, lo que ayuda a identificar oportunidades de ahorro de energía. Automatice la operación basada en el horario comercial con temporizadores avanzados, notifique automáticamente a un profesional de HVAC en caso de falla del sistema, y mucho más.
– Destacar beneficios
6x MÁS RÁPID
acceso a los datos operativos manteniendo un teléfono inteligente contra el exterior del ODU en lugar de abrir la cubierta de la unidad y conectarse a la PCB[7]
6000
aletas de aluminio, cada una con una estructura de superficie compleja, dentro del intercambiador de calor en forma de sigma (σ)
39%
más eficiente energéticamente en las condiciones de carga parcial que las clasificaciones de eficiencia energética regulatoria no tienen en cuenta con la tecnología SmoothDrive 2.0[8]
MEDIO
el consumo de electricidad[1] y las emisiones de CO2[2] de VRF hace solo 15 años
– Notas al pie
[1] Comparación de un sistema equivalente a la clase 10HP (28,0kW), entre [RAS-FSN Hitachi inverter VRF de hace 15 años] VS [air365 Max RAS-HNCC**]. Modelo de 15 años = 8.349kWh/año. air365 Max 4,419kWh/año = 47% de ahorro. Basado en simulación de consumo de energía estacional y emisiones de CO2 JIS B 8616: 2015 (oficina de Tokio). Enfriamiento: Abr-19 a Nov-11. Calefacción Dic-3 a Mar-15.m. Aplicación: oficina. Uso de CA: 6 días a la semana, de 8 a. m. a 8 p. m.
[2] El coeficiente de emisiones de CO2 es de 0,441 kg-CO2 /kWh. Basado en el Consejo de la Industria de Energía Eléctrica para una Sociedad Baja en Carbono en el año fiscal 20
[3] Se refiere a los modelos air365 Max Pro.
[4] Comparación del sistema Hitachi Set Free Sigma 28HP con el sistema air365 Max 28HP. Se lograron reducciones de huella similares en todas las capacidades.
[5] Se refiere a los modelos air365 Max Pro y air365 Max. La forma convencional de abrir y cerrar la cubierta y manipular el interruptor DIP/Power tarda 40 minutos y 40 segundos. Usando airCloud Tap sin abrir los gabinetes: tarda 9 minutos y 40 segundos. [Escenario de simulación] Configuración inicial de un total de 4 ODU. configuración total de 5 elementos; Número de ODU, número de ciclo de refrigerante, configuración de ESP superior, configuración de fuente de alimentación y configuración de apagado manual del compresor.
[6] La forma convencional toma 103min 16seg. Usando airCloud Tap: tarda 47 minutos y 40 segundos. [Escenario de simulación] Configuración total del controlador 20. Total de 7 elementos de configuración: nombre de la habitación, hora, idioma, unidad de temperatura, retroiluminación de la pantalla, horario de funcionamiento de lunes a viernes de 08:30 a 18:30 28°C, límite superior e inferior de ajuste de temperatura tanto para refrigeración como para calefacción.
[7]Escenario de simulación de prueba: compruebe la causa de la alarma. [Anteriormente] abra el panel del gabinete, abra el panel del gabinete de la caja eléctrica, verifique el código de error de la PCB, cierre los 2 paneles del gabinete. Requiere mínimo 3 minutos. [con airCloud Tap] abra la aplicación airCloud Tap, TOQUE la unidad exterior para acceder a todas las configuraciones y descargar datos operativos. Requiere aprox. 30 seg.
[8] Condición de prueba (en operación de refrigeración, factor de carga: aprox. 33%) sin SmoothDrive; consumo de energía promedio 2.46kW / Con SmoothDrive; consumo de energía promedio 1.49kW. VRF ODU:(RAS-AP280DG3 = RAS-10FSNS) y VRF IDU: unidades interiores de casete de 4 vías (RCI-AP140K5 = RCI-5.0FSRP) y temperatura de entrada de la unidad interior: 27°C (bulbo seco) / 19°C (bulbo húmedo) Temperatura ambiente en volumen de aire "alto": 23°C (bulbo seco) / Longitud de tubería entre la unidad interior y la unidad exterior: 15 m / prueba Ubicación: Instalación de pruebas ambientales en Kansai Denryoku (compañía de suministro de energía).
[9] Requiere kit de sensor de movimiento opcional disponible para muchos modelos de Cassette y Techo Suspendido.
[10] Disponible en modelos de cassette seleccionados. Requiere panel de casete opcional con sensor de movimiento y sensor de temperatura radiante.
[2] El coeficiente de emisiones de CO2 es de 0,441 kg-CO2 /kWh. Basado en el Consejo de la Industria de Energía Eléctrica para una Sociedad Baja en Carbono en el año fiscal 20
[3] Se refiere a los modelos air365 Max Pro.
[4] Comparación del sistema Hitachi Set Free Sigma 28HP con el sistema air365 Max 28HP. Se lograron reducciones de huella similares en todas las capacidades.
[5] Se refiere a los modelos air365 Max Pro y air365 Max. La forma convencional de abrir y cerrar la cubierta y manipular el interruptor DIP/Power tarda 40 minutos y 40 segundos. Usando airCloud Tap sin abrir los gabinetes: tarda 9 minutos y 40 segundos. [Escenario de simulación] Configuración inicial de un total de 4 ODU. configuración total de 5 elementos; Número de ODU, número de ciclo de refrigerante, configuración de ESP superior, configuración de fuente de alimentación y configuración de apagado manual del compresor.
[6] La forma convencional toma 103min 16seg. Usando airCloud Tap: tarda 47 minutos y 40 segundos. [Escenario de simulación] Configuración total del controlador 20. Total de 7 elementos de configuración: nombre de la habitación, hora, idioma, unidad de temperatura, retroiluminación de la pantalla, horario de funcionamiento de lunes a viernes de 08:30 a 18:30 28°C, límite superior e inferior de ajuste de temperatura tanto para refrigeración como para calefacción.
[7]Escenario de simulación de prueba: compruebe la causa de la alarma. [Anteriormente] abra el panel del gabinete, abra el panel del gabinete de la caja eléctrica, verifique el código de error de la PCB, cierre los 2 paneles del gabinete. Requiere mínimo 3 minutos. [con airCloud Tap] abra la aplicación airCloud Tap, TOQUE la unidad exterior para acceder a todas las configuraciones y descargar datos operativos. Requiere aprox. 30 seg.
[8] Condición de prueba (en operación de refrigeración, factor de carga: aprox. 33%) sin SmoothDrive; consumo de energía promedio 2.46kW / Con SmoothDrive; consumo de energía promedio 1.49kW. VRF ODU:(RAS-AP280DG3 = RAS-10FSNS) y VRF IDU: unidades interiores de casete de 4 vías (RCI-AP140K5 = RCI-5.0FSRP) y temperatura de entrada de la unidad interior: 27°C (bulbo seco) / 19°C (bulbo húmedo) Temperatura ambiente en volumen de aire "alto": 23°C (bulbo seco) / Longitud de tubería entre la unidad interior y la unidad exterior: 15 m / prueba Ubicación: Instalación de pruebas ambientales en Kansai Denryoku (compañía de suministro de energía).
[9] Requiere kit de sensor de movimiento opcional disponible para muchos modelos de Cassette y Techo Suspendido.
[10] Disponible en modelos de cassette seleccionados. Requiere panel de casete opcional con sensor de movimiento y sensor de temperatura radiante.
–
Elija su sistema de refrigeración y calefacción Hitachi
– Sistemas Hitachi VRF para climatización multizona
Nuestra gama de soluciones de refrigeración y calefacción proporciona a los hogares y las empresas la tecnología de control climático líder para crear y mantener el ambiente interior perfecto. Nuestras soluciones VRF avanzadas para refrigeración multizona y aplicaciones empresariales ofrecen la versatilidad que requiere cada proyecto, así como una eficiencia y fiabilidad insuperables. Nuestra colección de opciones elegantes y eficientes está diseñada para adaptarse a ti y a los espacios que habitan.
Para ver más de nuestras gamas, haga clic aquí, y si está interesado en recibir más información de un instalador profesional, busque el más cercano utilizando nuestro Localizador de socios.
