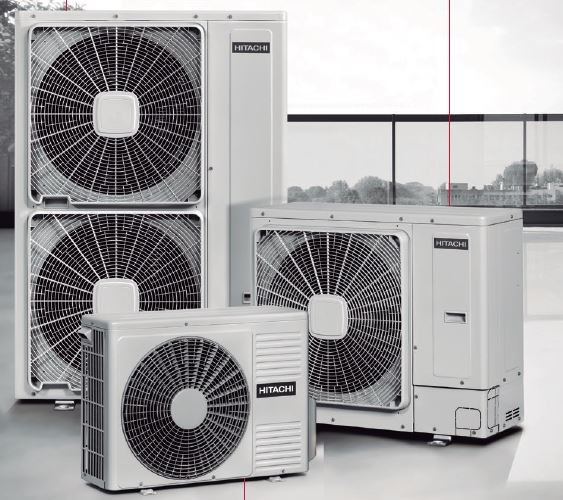

– Utopia Premium X + DX-kit
Agregaty skraplające DX do central wentylacyjnych
wydajność chłodnicza 5 - 28 kW
Agregaty skraplające do central wentylacyjnych
1/3
– Nieskończona ilość zalet
Możliwość sterowania sygnałem analogowym (0-10V, 0-5V, 4-20mA), zaawansowany system odszraniania, który zapewnia lepszy komfort użytkownikowi, grupowa kontrola jednostek skraplania Master - Slave - to tylko niektóre z zalet agregatów serii Utopia Premium X.
– ELASTYCZNOŚĆ PROJEKTOWANIA

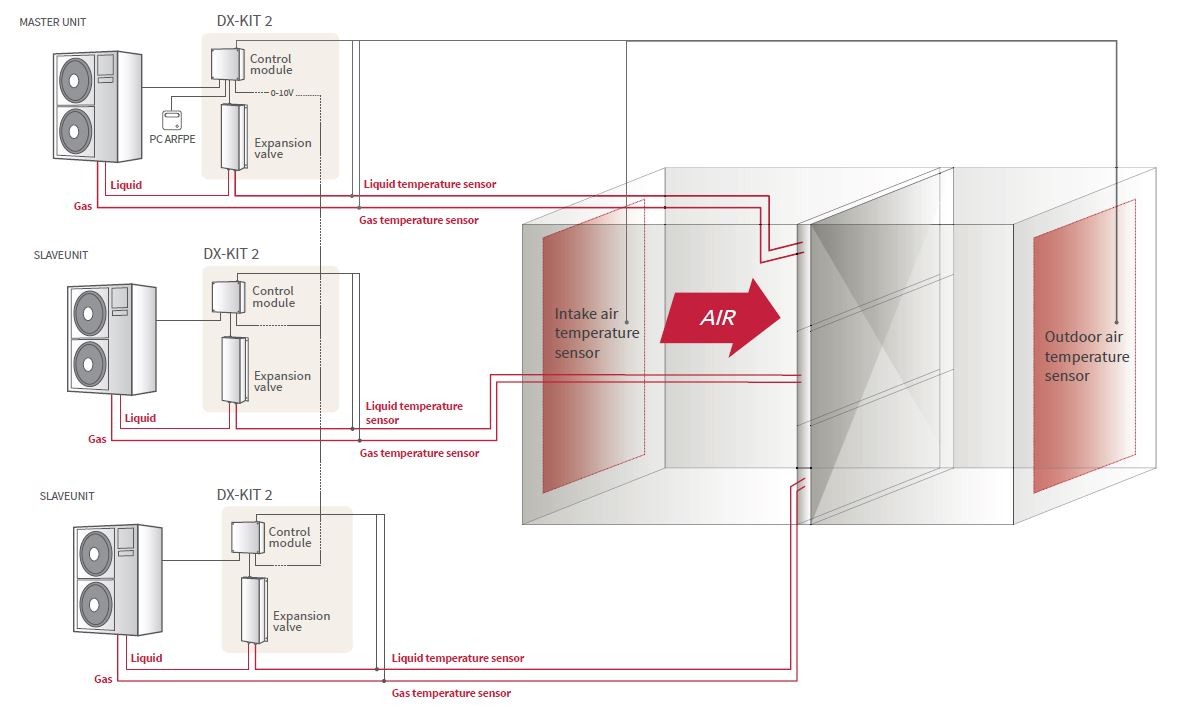

Rozwiązanie to pozwala na podłączenie indywidualnego agregatu do wybranego wymiennika lub podłączenie kilku wymienników do jednego wspólnego agregatu zewnętrznego. Możliwość podłączenia do 5 agregatów skraplających do jednej centrali (do ~125 kW).
– OPTYMALNE ROZWIĄZANIE
Seria urządzeń Utopia Premium X RAS-XH(V)NP(1)E to zoptymalizowane rozwiązanie dla central wentylacyjnych z freonowym wymiennikiem. Wraz z zestawem DX-Kit 2 zapewnia precyzyjną kontrolę wydajności i szybką reakcję na zmienne parametry robocze.
– Model
Jednostka zewnętrzna
| RAS-3XHVNP1E | RAS-4XHVNP1E | RAS-5XHVNP1E | RAS-6XHVNP1E | RAS-4XHNP1E | RAS-5XHNP1E | RAS-6XHNP1E | RAS-8XHNPE | RAS-10XHNPE |
|---|
| Zasilanie |
| Wydajność nom. (min-maks.) | chłodzenie | kW |
| grzanie | kW |
| Pobór energii | chłodzenie | kW |
| grzanie | kW |
| EER / COP |
| Poziom mocy akustycznej (tryb nocny) | dB(A) |
| Przepływ powietrza | m³/h |
| Średnica przewodów rurowych (ciecz-gaz) | cal |
| Zakres pracy | chłodzenie | °C |
| grzanie | °C |
| Maks. długość instalacji | m |
| Maks. wysokość instalacji | m |
| Czynnik chłodniczy |
| Sprężarka |
| Wymiary | wysokość | mm |
| szerokość | mm |
| głębokość | mm |
| Waga | Kg |
| 1 ~ 230 V 50H |
| 7,10 (3,20 - 8,00) |
| 8,00 (3,50 - 10,60) |
| 1.46 |
| 1.52 |
| 4,41 / 4,88 |
| 63 |
| 2700 |
| 3/8 - 5/8 |
| -15 ~ +46 |
| -20 ~ +15 |
| 50 |
| 30/20 |
| R410A |
| Rotacyjna |
| 800 |
| 950 |
| 370 |
| 66 |
| 1 ~ 230 V 50H |
| 10,00 (4,50 - 11,20) |
| 11,20 (5,00 - 14,00) |
| 1.99 |
| 2.02 |
| 4,68 / 5,16 |
| 63 |
| 4800 |
| 3/8 - 5/8 |
| -15 ~ +46 |
| -20 ~ +15 |
| 75 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 103 |
| 1 ~ 230 V 50H |
| 12,50 (5,70 - 14,00) |
| 14,00 (5,00 - 18,00) |
| 3.11 |
| 2.91 |
| 3,81 / 4,55 |
| 64 |
| 5400 |
| 3/8 - 5/8 |
| -15 ~ +46 |
| -20 ~ +15 |
| 75 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 103 |
| 1 ~ 230 V 50H |
| 14,00 (6,00 - 16,00) |
| 16,00 (5,00 - 20,00) |
| 3.94 |
| 3.61 |
| 3, 41 / 4,23 |
| 65 |
| 6000 |
| 3/8 - 5/8 |
| -15 ~ +46 |
| -20 ~ +15 |
| 75 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 103 |
| 3N ~ 400V 50Hz |
| 10,00 (4,50 -11,20) |
| 11,20 (5,00-14,00) |
| 1.99 |
| 2.02 |
| 4,68 /5,16 |
| 63 |
| 4800 |
| 3/8 - 5/8 |
| -15 ~ +46 |
| -20 ~ +15 |
| 75 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 103 |
| 3N ~ 400V 50Hz |
| 12,50 (5,70-14,00) |
| 14,00 (5,00-18,00) |
| 3.11 |
| 2.91 |
| 3,81/4,55 |
| 64 |
| 5400 |
| 3/8 - 5/8 |
| -15 ~ +46 |
| -20 ~ +15 |
| 75 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 103 |
| 3N ~ 400V 50Hz |
| 14,00 (6,00 -16,00) |
| 16,00 (5,00-20,00) |
| 3.94 |
| 3.61 |
| 3,41 /4,23 |
| 65 |
| 6000 |
| 3/8 - 5/8 |
| -15 ~ +46 |
| -20 ~ +15 |
| 75 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 103 |
| 3N ~ 400V 50Hz |
| 20,00 ( 8,00 - 22,40) |
| 22,40 (6,30 - 28,00) |
| 5.36 |
| 5.06 |
| 3,56/ 4,21 |
| 76 |
| 7620 |
| 3/8 - 1 |
| -15 ~ +46 |
| -20 ~ +15 |
| 100 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 136 |
| 3N ~ 400V 50Hz |
| 25,00 (10,00 - 28,00) |
| 28,00 (8,00 - 35,00) |
| 7.88 |
| 7.03 |
| 3,07/3,84 |
| 76 |
| 8040 |
| 1/2 - 1 |
| -15 ~ +46 |
| -20 ~ +15 |
| 100 |
| 30/20 |
| R410A |
| Scroll |
| 1380 |
| 950 |
| 370 |
| 138 |
| Zasilanie |
| Wydajność nom. (min-maks.) | chłodzenie | kW |
| grzanie | kW |
| Rekomendowany przepływ powietrza przez wymiennik (min. - maks.) | m³/min |
| Pojemność wymiennika (min. - maks.) | dm3 |
| Średnica przewodów rurowych (ciecz) | cal |
| Sterownik |
| Wymiary modułu sterującego | wysokość | mm |
| szerokość | mm |
| głębokość | mm |
| Waga modułu sterującego | Kg |
| Wymiary zaworu rozprężnego | wysokość | mm |
| szerokość | mm |
| głębokość | mm |
| Waga zaworu rozprężnego | Kg |
| 1 ~ 230 V 50H |
| 5,00 ( 4,00 - 5,60) |
| 5,60 (4,50 - 7,10) |
| 8.0 - 21.0 |
| 0.57 - 1.64 |
| 1/4 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 2 |
| 1 ~ 230 V 50H |
| 6,00 (4,80 - 6,30) |
| 7,00 (5,60 - 7,10) |
| 11.5 - 26.0 |
| 0.89 - 1.83 |
| 1/4 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 2 |
| 1 ~ 230 V 50H |
| 7,10 (5,70 - 8,00) |
| 8,00 (6,40 - 9,00) |
| 12.5 - 30.0 |
| 1.03 - 2.89 |
| 1/4 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 2 |
| 1 ~ 230 V 50H |
| 10,00 (8,00 - 11,20) |
| 11,20 (9,00 - 12,50) |
| 20.0 - 36.0 |
| 1.51 - 4.56 |
| 1/4 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 2 |
| 1 ~ 230 V 50H |
| 12,50 (10,00 - 14,00) |
| 14,00 (11,20 - 16,00) |
| 23.0 - 41.5 |
| 1.92 - 4.56 |
| 3/8 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 2.7 |
| 1 ~ 230 V 50H |
| 14,00 (11,20 - 16,00) |
| 16,00 (12,80 - 18,00) |
| 25.0 - 42.5 |
| 1.92 - 5.11 |
| 3/8 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 2.7 |
| 1 ~ 230 V 50H |
| 20,00 (16,00 - 22,40) |
| 22,40 (17,90 - 25,00) |
| 59.0 - 78.0 |
| 2.92 - 6.93 |
| 3/8 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 2.7 |
| 1 ~ 230 V 50H |
| 25,00 (20,00 - 28,00) |
| 28,00 (22,40 - 31,50) |
| 68.0 - 89.0 |
| 3.89 - 10.73 |
| 3/8 |
| PC-ARFPE |
| 291 |
| 341 |
| 127 |
| 3 |
| 431 |
| 199 |
| 103 |
| 4.5 |
