Sản phẩm VRF dạng mô đun mỏng đầu tiên trên thế giới. Tương thích với không gian và nhu cầu công suất của bạn
– Tiết kiệm không gian mà không cần phải hi sinh hiệu suất
Tiên phong trong lĩnh vực này, SideSmart ™ VRF là một khái niệm độc quyền (đối với kích thước 1650 × 1050 × 420mm) và nó là sự lựa chọn lý tưởng cho các dự án ở mọi quy mô, đặc biệt là những dự án có không gian hạn chế.
Tính mô đun của nó đem đến khả năng kết nối tối đa 4 thiết bị, cung cấp công suất kết hợp tối đa là 72HP (Công suất làm lạnh 200 kW). Nhờ thiết kế mô-đun mỏng, máy lạnh công suất lớn hơn có thể đạt được ở hầu hết mọi nơi, khiến SideSmart trở thành một trong những thiết bị VRF linh hoạt nhất trên thị trường.
Tính mô đun của nó đem đến khả năng kết nối tối đa 4 thiết bị, cung cấp công suất kết hợp tối đa là 72HP (Công suất làm lạnh 200 kW). Nhờ thiết kế mô-đun mỏng, máy lạnh công suất lớn hơn có thể đạt được ở hầu hết mọi nơi, khiến SideSmart trở thành một trong những thiết bị VRF linh hoạt nhất trên thị trường.
– 3 sự kết hợp
Là một thiết bị nhẹ hơn, SideSmart ™ ít gặp trục trặc hơn trong quá trình giao hàng và lắp đặt. Bạn có thể chọn Combo Cao cấp có công suất tối đa 48HP hoặc Combo Tiêu chuẩn và Kinh tế có dải công suất từ 20HP đến 72HP (công suất làm lạnh 200kW).
Combo Premium cải thiện chi phí vận hành với COP trung bình 4,71; trong khi Combo Tiêu chuẩn và Combo Kinh tế cung cấp công suất điều hòa không khí lớn hơn mà không cần sử dụng thêm không gian.

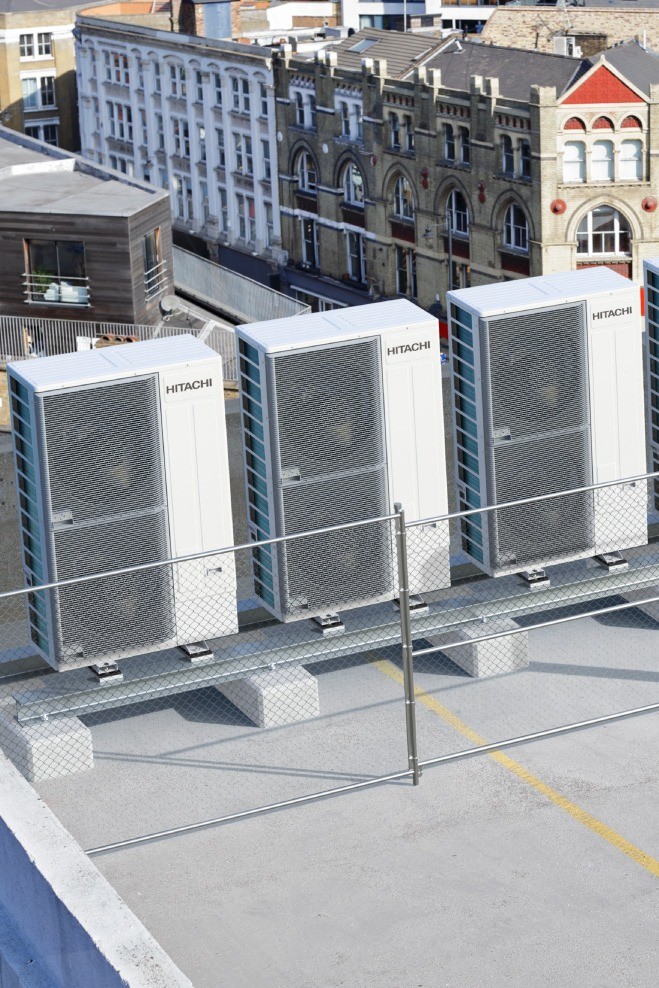

SideSmart ™ có thể lắp đặt trên tầng mong muốn, ban công hoặc phòng tiện ích, vì vậy bạn có thể tối ưu hóa thiết kế hệ thống. Điều này giúp giảm chiều dài đường ống giữa dàn lạnh và dàn nóng, tăng hiệu suất và giải phóng tầng thượng của các thiết bị điều hòa không khí.
Combo Premium cải thiện chi phí vận hành với COP trung bình 4,71; trong khi Combo Tiêu chuẩn và Combo Kinh tế cung cấp công suất điều hòa không khí lớn hơn mà không cần sử dụng thêm không gian.
SideSmart ™ có thể lắp đặt trên tầng mong muốn, ban công hoặc phòng tiện ích, vì vậy bạn có thể tối ưu hóa thiết kế hệ thống. Điều này giúp giảm chiều dài đường ống giữa dàn lạnh và dàn nóng, tăng hiệu suất và giải phóng tầng thượng của các thiết bị điều hòa không khí.
– Chứa đựng công nghệ hiện đại
Bên trong thiết bị, công nghệ độc quyền của Hitachi Cooling & Heating đảm bảo SideSmart ™ hoạt động ở mức hiệu quả cao nhất của Hitachi. Mặc dù mỏng, để hỗ trợ tăng công suất, các bộ phận như kẹp động cơ và ổ cắm quạt giúp cải thiện hiệu suất bằng cách giảm lực cản thông gió theo hướng không khí.
Sản phẩm tích hợp công nghệ SmoothDrive vào hệ thống, công nghệ máy nén cuộn độc quyền của chúng tôi, giúp giữ cho dàn lạnh hoạt động ngay cả khi hoạt động ở mức tải một phần và giảm thiểu lãng phí năng lượng. Một ưu điểm khác của SideSmart ™ là khả năng giảm khối lượng môi chất lạnh tổng thể cần thiết.
Sản phẩm tích hợp công nghệ SmoothDrive vào hệ thống, công nghệ máy nén cuộn độc quyền của chúng tôi, giúp giữ cho dàn lạnh hoạt động ngay cả khi hoạt động ở mức tải một phần và giảm thiểu lãng phí năng lượng. Một ưu điểm khác của SideSmart ™ là khả năng giảm khối lượng môi chất lạnh tổng thể cần thiết.

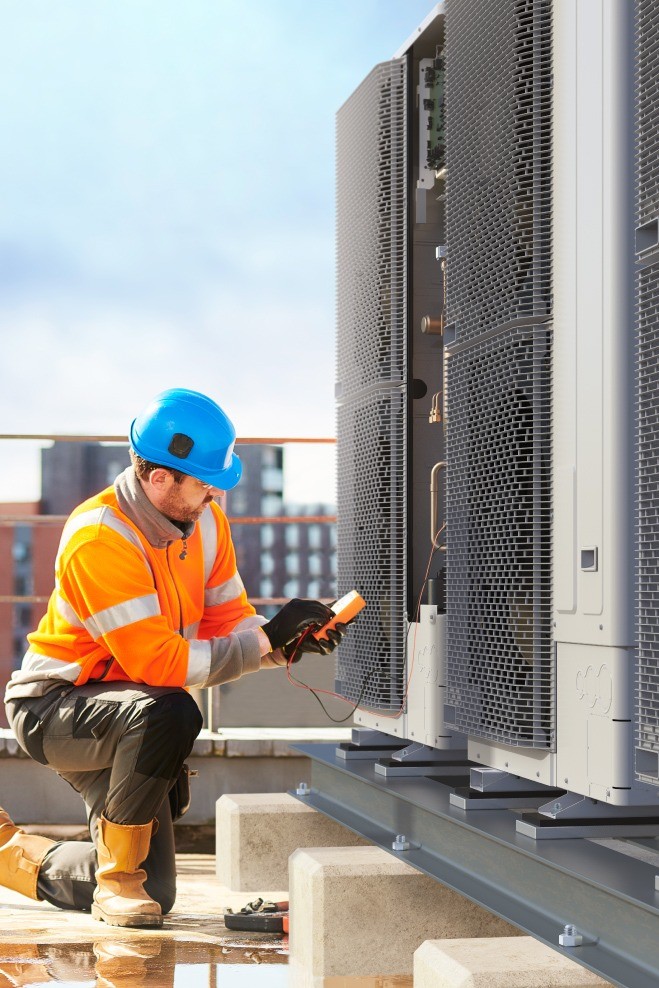

– Bền bỉ và dễ dàng bảo trì
Đối với các loại kết hợp mô-đun, cả công nghệ quay máy nén cuộn của dàn nóng và chức năng dự phòng của nó giúp giảm nguy cơ sự cố và hỏng hóc hệ thống. Ngoài ra, để dễ dàng hơn trong việc xem xét mọi vấn đề hoặc kiểm tra tổng thể, để cung cấp quyền truy cập nhanh vào bảng dịch vụ, tất cả các ốc vít đều được đặt trên bảng điều khiển phía trước.

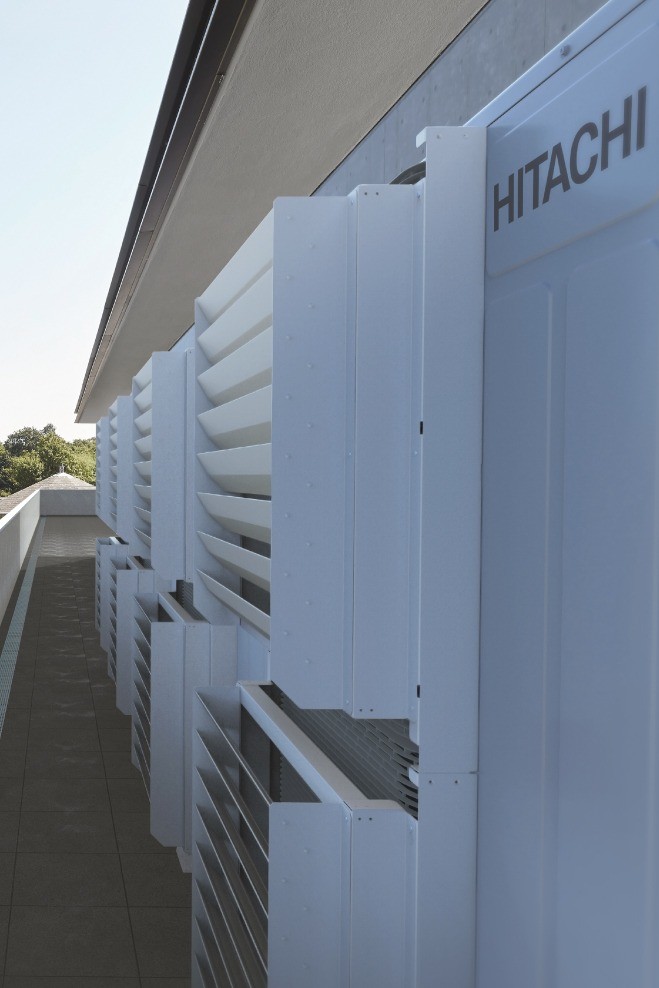

Kết hợp dàn nóng với các phụ kiện như Lưới bảo vệ hoặc Bộ dây tùy chọn của chúng tôi để cải thiện độ an toàn của dàn tại thời điểm lắp đặt và bảo trì.
Kết hợp dàn nóng với các phụ kiện như Lưới bảo vệ hoặc Bộ dây tùy chọn của chúng tôi để cải thiện độ an toàn của dàn tại thời điểm lắp đặt và bảo trì.
– Loại đơn
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
8HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
22.4 |
25 |
1050x420x1650 |
185 |
Natural Gray (1.0Y 8.5/0.5) |
55-56 |
4.97 |
5.08 |
4.51 |
4.92 |
Φ19.05 |
Φ9.52 |
-5~48(52) |
(-20)-15~16 |
R410A |
6 |
15.5 |
50~130% |
13 (8) |
0.8HP |
2 step (30Pa/60Pa) |
10HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
28 |
31.5 |
1050x420x1650 |
197 |
Natural Gray (1.0Y 8.5/0.5) |
59-60 |
6.58 |
7.1 |
4.26 |
4.44 |
Φ22.2 |
Φ9.52 |
-5~48(52) |
(-20)-15~16 |
R410A |
7.7 |
15.5 |
50~130% |
16 (10) |
0.8HP |
2 step (30Pa/60Pa) |
12HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
33.5 |
37.5 |
1050x420x1650 |
203 |
Natural Gray (1.0Y 8.5/0.5) |
60-62 |
7.84 |
8.02 |
4.27 |
4.68 |
Φ25.4 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
7.7 |
15.5 |
50~130% |
19 (10) |
0.8HP |
2 step (30Pa/60Pa) |
14HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
40 |
45 |
1190x420x1650 |
219 |
Natural Gray (1.0Y 8.5/0.5) |
60-61 |
10.4 |
10.23 |
3.85 |
4.4 |
Φ25.4 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
8.3 |
17 |
50~130% |
23 (16) |
0.8HP |
2 step (30Pa/60Pa) |
16HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
45 |
50 |
1190x420x1650 |
225 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
11.88 |
11.35 |
3.79 |
4.41 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
9.6 |
17 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
18HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
50 |
54 |
1190x420x1650 |
225 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
14.14 |
13.86 |
3.54 |
3.9 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
9.6 |
17 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
– Loại kết hợp
Loại kết hợp
Combo Kinh tế
RAS-200HNCELWE | RAS-220HNCELWE | RAS-240HNCELWE | RAS-260HNCELWE | RAS-280HNCELWE | RAS-300HNCELWE | RAS-320HNCELWE | RAS-340HNCELWE | RAS-360HNCELWE | RAS-380HNCELWE | RAS-400HNCELWE | RAS-420HNCELWE | RAS-440HNCELWE | RAS-460HNCELWE | RAS-480HNCELWE | RAS-500HNCELWE | RAS-520HNCELWE | RAS-540HNCELWE | RAS-560HNCELWE | RAS-080HNCELWE | RAS-600HNCELWE | RAS-620HNCELWE | RAS-640HNCELWE | RAS-660HNCELWE | RAS-680HNCELWE | RAS-700HNCELWE | RAS-720HNCELWE |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
20HP |
RAS-100HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
56 |
63 |
2200x420x1650 |
394 |
Natural Gray (1.0Y 8.5/0.5) |
62-63 |
13.16 |
14.2 |
4.26 |
4.44 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-140HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
62.4 |
70 |
2340x420x1650 |
404 |
Natural Gray (1.0Y 8.5/0.5) |
61-62 |
15.37 |
15.31 |
4.06 |
4.57 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
14.3 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-140HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
68 |
76.5 |
2340x420x1650 |
416 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
16.98 |
17.33 |
4 |
4.41 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
16 |
31 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-160HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
73 |
81.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
18.46 |
18.45 |
3.95 |
4.42 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-180HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
78 |
85.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
20.72 |
20.96 |
3.76 |
4.08 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-180HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
83.5 |
91.5 |
2340x420x1650 |
428 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
21.98 |
21.88 |
3.8 |
4.18 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-180HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
90 |
99 |
2480x420x1650 |
444 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
24.54 |
24.09 |
3.67 |
4.11 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.9 |
34 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-180HNCELW |
RAS-160HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
95 |
104 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
26.02 |
25.21 |
3.65 |
4.13 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-180HNCELW |
RAS-180HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
100 |
108 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
28.28 |
27.72 |
3.54 |
3.9 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-180HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
106 |
117 |
3490x420x1650 |
619 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
27.3 |
28.06 |
3.88 |
4.17 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
25 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
112.4 |
124 |
3630x420x1650 |
629 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
29.51 |
29.17 |
3.81 |
4.25 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
118 |
130.5 |
3630x420x1650 |
641 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
31.12 |
31.19 |
3.79 |
4.18 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
25.6 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
123 |
135.5 |
3630x420x1650 |
647 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
32.6 |
32.31 |
3.77 |
4.19 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
128 |
139.5 |
3630x420x1650 |
647 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
34.86 |
34.82 |
3.67 |
4.01 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
133.5 |
145.5 |
3630x420x1650 |
653 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
36.12 |
35.74 |
3.7 |
4.07 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
50HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
140 |
153 |
3770x420x1650 |
669 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
38.68 |
37.95 |
3.62 |
4.03 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.5 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
52HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
145 |
158 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
40.16 |
39.07 |
3.61 |
4.04 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
54HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
150 |
162 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
42.42 |
41.58 |
3.54 |
3.9 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
56HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
156 |
171 |
4780x420x1650 |
844 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
41.44 |
41.92 |
3.76 |
4.08 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
34.6 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
58HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
162.4 |
178 |
4920x420x1650 |
854 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
43.65 |
43.03 |
3.72 |
4.14 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
33.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
60HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
168 |
184.5 |
4920x420x1650 |
866 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
45.26 |
45.05 |
3.71 |
4.1 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.2 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
62HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
173 |
189.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
46.74 |
46.17 |
3.7 |
4.1 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
64HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
178 |
193.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
49 |
48.68 |
3.63 |
3.97 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
66HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
183.5 |
199.5 |
4920x420x1650 |
878 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
50.26 |
49.6 |
3.65 |
4.02 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
68HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
190 |
207 |
5060x420x1650 |
894 |
Natural Gray (1.0Y 8.5/0.5) |
68-69 |
52.82 |
51.81 |
3.6 |
4 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
37.1 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
70HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
195 |
212 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
54.3 |
52.93 |
3.59 |
4.01 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
72HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
200 |
216 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
56.56 |
55.44 |
3.54 |
3.9 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
Combo Tiêu chuẩn
RAS-200HNCELWS | RAS-220HNCELWS | RAS-240HNCELWS | RAS-260HNCELWS | RAS-280HNCELWS | RAS-300HNCELWS | RAS-320HNCELWS | RAS-340HNCELWS | RAS-360HNCELWS | RAS-380HNCELWS | RAS-400HNCELWS | RAS-420HNCELWS | RAS-440HNCELWS | RAS-460HNCELWS | RAS-480HNCELWS | RAS-500HNCELWS | RAS-520HNCELWS | RAS-540HNCELWS | RAS-560HNCELWS | RAS-080HNCELWS | RAS-600HNCELWS | RAS-620HNCELWS | RAS-640HNCELWS | RAS-660HNCELWS | RAS-680HNCELWS | RAS-700HNCELWS | RAS-720HNCELWS |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
20HP |
RAS-100HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
56 |
63 |
2200x420x1650 |
394 |
Natural Gray (1.0Y 8.5/0.5) |
62-63 |
13.16 |
14.2 |
4.26 |
4.44 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-120HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
61.5 |
69 |
2200x420x1650 |
400 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
14.42 |
15.12 |
4.26 |
4.56 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-120HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
67 |
75 |
2200x420x1650 |
406 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
15.68 |
16.04 |
4.27 |
4.68 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-140HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
73.5 |
82.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
18.24 |
18.25 |
4.03 |
4.52 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
16 |
31 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-140HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
80 |
90 |
2480x420x1650 |
438 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
20.8 |
20.46 |
3.85 |
4.4 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
16.6 |
34 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-160HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
85 |
95 |
2480x420x1650 |
444 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
22.28 |
21.58 |
3.82 |
4.4 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.9 |
34 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-160HNCELW |
RAS-160HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
90 |
100 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
23.76 |
22.7 |
3.79 |
4.41 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-140HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
96 |
108 |
3490x420x1650 |
613 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
23.56 |
24.43 |
4.07 |
4.42 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
101.5 |
114 |
3490x420x1650 |
619 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
24.82 |
25.35 |
4.09 |
4.5 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
107 |
120 |
3490x420x1650 |
625 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
26.08 |
26.27 |
4.1 |
4.57 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
113.5 |
127.5 |
3630x420x1650 |
641 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
28.64 |
28.48 |
3.96 |
4.48 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
24.3 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
120 |
135 |
3770x420x1650 |
657 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
31.2 |
30.69 |
3.85 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
24.9 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
125 |
140 |
3770x420x1650 |
663 |
Natural Gray (1.0Y 8.5/0.5) |
66-67 |
32.68 |
31.81 |
3.82 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.2 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
130 |
145 |
3770x420x1650 |
669 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
34.16 |
32.93 |
3.81 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.5 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
135 |
150 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
35.64 |
34.05 |
3.79 |
4.41 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
50HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
141.5 |
159 |
4780x420x1650 |
838 |
Natural Gray (1.0Y 8.5/0.5) |
66-67 |
35.22 |
35.58 |
4.02 |
4.47 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
32 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
52HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
147 |
165 |
4780x420x1650 |
844 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
36.48 |
36.5 |
4.03 |
4.52 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
32 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
54HP |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
152 |
170 |
4780x420x1650 |
850 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
37.96 |
37.62 |
4 |
4.52 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
33.3 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
56HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
157 |
175 |
4780x420x1650 |
856 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
39.44 |
38.74 |
3.98 |
4.52 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
34.6 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
58HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
163.5 |
182.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
42 |
40.95 |
3.89 |
4.46 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.2 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
60HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
170 |
190 |
5060x420x1650 |
888 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
44.56 |
43.16 |
3.82 |
4.4 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.8 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
62HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
175 |
195 |
5060x420x1650 |
894 |
Natural Gray (1.0Y 8.5/0.5) |
68-69 |
46.04 |
44.28 |
3.8 |
4.4 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
37.1 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
64HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
180 |
200 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
47.52 |
45.4 |
3.79 |
4.41 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
66HP |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
185 |
204 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
49.78 |
47.91 |
3.72 |
4.26 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
68HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
190 |
208 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
52.04 |
50.42 |
3.65 |
4.13 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
70HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
195 |
212 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
54.3 |
52.93 |
3.59 |
4.01 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
72HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
200 |
216 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
56.56 |
55.44 |
3.54 |
3.9 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
Combo Cao cấp
RAS-160HNCELWP | RAS-180HNCELWP | RAS-200HNCELWP | RAS-220HNCELWP | RAS-240HNCELWP | RAS-260HNCELWP | RAS-280HNCELWP | RAS-300HNCELWP | RAS-320HNCELWP | RAS-340HNCELWP | RAS-360HNCELWP | RAS-380HNCELWP | RAS-400HNCELWP | RAS-420HNCELWP | RAS-440HNCELWP | RAS-460HNCELWP | RAS-480HNCELWP |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
16HP |
RAS-080HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
44.8 |
50 |
2200x420x1650 |
370 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
9.94 |
10.16 |
4.51 |
4.92 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
12 |
31 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
18HP |
RAS-100HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
50.4 |
56.5 |
2200x420x1650 |
382 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
11.55 |
12.18 |
4.36 |
4.64 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
13.7 |
31 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
20HP |
RAS-120HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
55.9 |
62.5 |
2200x420x1650 |
388 |
Natural Gray (1.0Y 8.5/0.5) |
61-63 |
12.81 |
13.1 |
4.36 |
4.77 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
13.7 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-120HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
61.5 |
69 |
2200x420x1650 |
400 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
14.42 |
15.12 |
4.26 |
4.56 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-080HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
67.2 |
75 |
3350x420x1650 |
555 |
Natural Gray (1.0Y 8.5/0.5) |
58-59 |
14.91 |
15.24 |
4.51 |
4.92 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
18 |
46 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-100HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
72.8 |
81.5 |
3350x420x1650 |
567 |
Natural Gray (1.0Y 8.5/0.5) |
60-61 |
16.52 |
17.26 |
4.41 |
4.72 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.7 |
46 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-120HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
78.3 |
87.5 |
3350x420x1650 |
573 |
Natural Gray (1.0Y 8.5/0.5) |
61-63 |
17.78 |
18.18 |
4.4 |
4.81 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.7 |
46 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
83.9 |
94 |
3350x420x1650 |
585 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
19.39 |
20.2 |
4.33 |
4.65 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
21.4 |
46 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
89.4 |
100 |
3350x420x1650 |
591 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
20.65 |
21.12 |
4.33 |
4.73 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
21.4 |
46 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
95 |
106.5 |
3350x420x1650 |
603 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
22.26 |
23.14 |
4.27 |
4.6 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.1 |
46 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
100.5 |
112.5 |
3350x420x1650 |
609 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
23.52 |
24.06 |
4.27 |
4.68 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.1 |
46 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
106.3 |
119 |
4500x420x1650 |
770 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
24.36 |
25.28 |
4.36 |
4.71 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.4 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
111.8 |
125 |
4500x420x1650 |
776 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
25.62 |
26.2 |
4.36 |
4.77 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.4 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
117.4 |
131.5 |
4500x420x1650 |
788 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
27.23 |
28.22 |
4.31 |
4.66 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
29.1 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
122.9 |
137.5 |
4500x420x1650 |
794 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
28.49 |
29.14 |
4.31 |
4.72 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
29.1 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
128.5 |
144 |
4500x420x1650 |
806 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
30.1 |
31.16 |
4.27 |
4.62 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
30.8 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
134 |
150 |
4500x420x1650 |
812 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
31.36 |
32.08 |
4.27 |
4.68 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
30.8 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
– Tài liệu
Hướng dẫn sử dụng, ấn phẩm quảng cáo và tài liệu liên quan khác. Nếu bạn cần thêm thông tin, xin vui lòng liên lạc.
– Loại đơn
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
8HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
22.4 |
25 |
1050x420x1650 |
185 |
Natural Gray (1.0Y 8.5/0.5) |
55-56 |
4.97 |
5.08 |
4.51 |
4.92 |
Φ19.05 |
Φ9.52 |
-5~48(52) |
(-20)-15~16 |
R410A |
6 |
15.5 |
50~130% |
13 (8) |
0.8HP |
2 step (30Pa/60Pa) |
10HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
28 |
31.5 |
1050x420x1650 |
197 |
Natural Gray (1.0Y 8.5/0.5) |
59-60 |
6.58 |
7.1 |
4.26 |
4.44 |
Φ22.2 |
Φ9.52 |
-5~48(52) |
(-20)-15~16 |
R410A |
7.7 |
15.5 |
50~130% |
16 (10) |
0.8HP |
2 step (30Pa/60Pa) |
12HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
33.5 |
37.5 |
1050x420x1650 |
203 |
Natural Gray (1.0Y 8.5/0.5) |
60-62 |
7.84 |
8.02 |
4.27 |
4.68 |
Φ25.4 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
7.7 |
15.5 |
50~130% |
19 (10) |
0.8HP |
2 step (30Pa/60Pa) |
14HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
40 |
45 |
1190x420x1650 |
219 |
Natural Gray (1.0Y 8.5/0.5) |
60-61 |
10.4 |
10.23 |
3.85 |
4.4 |
Φ25.4 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
8.3 |
17 |
50~130% |
23 (16) |
0.8HP |
2 step (30Pa/60Pa) |
16HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
45 |
50 |
1190x420x1650 |
225 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
11.88 |
11.35 |
3.79 |
4.41 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
9.6 |
17 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
18HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
50 |
54 |
1190x420x1650 |
225 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
14.14 |
13.86 |
3.54 |
3.9 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
9.6 |
17 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
– Loại kết hợp
Loại kết hợp
Combo Kinh tế
RAS-200HNCELWE | RAS-220HNCELWE | RAS-240HNCELWE | RAS-260HNCELWE | RAS-280HNCELWE | RAS-300HNCELWE | RAS-320HNCELWE | RAS-340HNCELWE | RAS-360HNCELWE | RAS-380HNCELWE | RAS-400HNCELWE | RAS-420HNCELWE | RAS-440HNCELWE | RAS-460HNCELWE | RAS-480HNCELWE | RAS-500HNCELWE | RAS-520HNCELWE | RAS-540HNCELWE | RAS-560HNCELWE | RAS-080HNCELWE | RAS-600HNCELWE | RAS-620HNCELWE | RAS-640HNCELWE | RAS-660HNCELWE | RAS-680HNCELWE | RAS-700HNCELWE | RAS-720HNCELWE |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
20HP |
RAS-100HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
56 |
63 |
2200x420x1650 |
394 |
Natural Gray (1.0Y 8.5/0.5) |
62-63 |
13.16 |
14.2 |
4.26 |
4.44 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-140HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
62.4 |
70 |
2340x420x1650 |
404 |
Natural Gray (1.0Y 8.5/0.5) |
61-62 |
15.37 |
15.31 |
4.06 |
4.57 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
14.3 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-140HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
68 |
76.5 |
2340x420x1650 |
416 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
16.98 |
17.33 |
4 |
4.41 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
16 |
31 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-160HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
73 |
81.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
18.46 |
18.45 |
3.95 |
4.42 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-180HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
78 |
85.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
20.72 |
20.96 |
3.76 |
4.08 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-180HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
83.5 |
91.5 |
2340x420x1650 |
428 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
21.98 |
21.88 |
3.8 |
4.18 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-180HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
90 |
99 |
2480x420x1650 |
444 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
24.54 |
24.09 |
3.67 |
4.11 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.9 |
34 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-180HNCELW |
RAS-160HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
95 |
104 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
26.02 |
25.21 |
3.65 |
4.13 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-180HNCELW |
RAS-180HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
100 |
108 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
28.28 |
27.72 |
3.54 |
3.9 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-180HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
106 |
117 |
3490x420x1650 |
619 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
27.3 |
28.06 |
3.88 |
4.17 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
25 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
112.4 |
124 |
3630x420x1650 |
629 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
29.51 |
29.17 |
3.81 |
4.25 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
118 |
130.5 |
3630x420x1650 |
641 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
31.12 |
31.19 |
3.79 |
4.18 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
25.6 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
123 |
135.5 |
3630x420x1650 |
647 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
32.6 |
32.31 |
3.77 |
4.19 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
128 |
139.5 |
3630x420x1650 |
647 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
34.86 |
34.82 |
3.67 |
4.01 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
133.5 |
145.5 |
3630x420x1650 |
653 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
36.12 |
35.74 |
3.7 |
4.07 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
50HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
140 |
153 |
3770x420x1650 |
669 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
38.68 |
37.95 |
3.62 |
4.03 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.5 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
52HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
145 |
158 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
40.16 |
39.07 |
3.61 |
4.04 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
54HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
150 |
162 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
42.42 |
41.58 |
3.54 |
3.9 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
56HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
156 |
171 |
4780x420x1650 |
844 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
41.44 |
41.92 |
3.76 |
4.08 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
34.6 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
58HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
162.4 |
178 |
4920x420x1650 |
854 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
43.65 |
43.03 |
3.72 |
4.14 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
33.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
60HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
168 |
184.5 |
4920x420x1650 |
866 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
45.26 |
45.05 |
3.71 |
4.1 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.2 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
62HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
173 |
189.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
46.74 |
46.17 |
3.7 |
4.1 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
64HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
178 |
193.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
49 |
48.68 |
3.63 |
3.97 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
66HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
183.5 |
199.5 |
4920x420x1650 |
878 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
50.26 |
49.6 |
3.65 |
4.02 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
68HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
190 |
207 |
5060x420x1650 |
894 |
Natural Gray (1.0Y 8.5/0.5) |
68-69 |
52.82 |
51.81 |
3.6 |
4 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
37.1 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
70HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
195 |
212 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
54.3 |
52.93 |
3.59 |
4.01 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
72HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
200 |
216 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
56.56 |
55.44 |
3.54 |
3.9 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
Combo Tiêu chuẩn
RAS-200HNCELWS | RAS-220HNCELWS | RAS-240HNCELWS | RAS-260HNCELWS | RAS-280HNCELWS | RAS-300HNCELWS | RAS-320HNCELWS | RAS-340HNCELWS | RAS-360HNCELWS | RAS-380HNCELWS | RAS-400HNCELWS | RAS-420HNCELWS | RAS-440HNCELWS | RAS-460HNCELWS | RAS-480HNCELWS | RAS-500HNCELWS | RAS-520HNCELWS | RAS-540HNCELWS | RAS-560HNCELWS | RAS-080HNCELWS | RAS-600HNCELWS | RAS-620HNCELWS | RAS-640HNCELWS | RAS-660HNCELWS | RAS-680HNCELWS | RAS-700HNCELWS | RAS-720HNCELWS |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
20HP |
RAS-100HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
56 |
63 |
2200x420x1650 |
394 |
Natural Gray (1.0Y 8.5/0.5) |
62-63 |
13.16 |
14.2 |
4.26 |
4.44 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-120HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
61.5 |
69 |
2200x420x1650 |
400 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
14.42 |
15.12 |
4.26 |
4.56 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-120HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
67 |
75 |
2200x420x1650 |
406 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
15.68 |
16.04 |
4.27 |
4.68 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-140HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
73.5 |
82.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
18.24 |
18.25 |
4.03 |
4.52 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
16 |
31 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-140HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
80 |
90 |
2480x420x1650 |
438 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
20.8 |
20.46 |
3.85 |
4.4 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
16.6 |
34 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-160HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
85 |
95 |
2480x420x1650 |
444 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
22.28 |
21.58 |
3.82 |
4.4 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.9 |
34 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-160HNCELW |
RAS-160HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
90 |
100 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
23.76 |
22.7 |
3.79 |
4.41 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-140HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
96 |
108 |
3490x420x1650 |
613 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
23.56 |
24.43 |
4.07 |
4.42 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
101.5 |
114 |
3490x420x1650 |
619 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
24.82 |
25.35 |
4.09 |
4.5 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
107 |
120 |
3490x420x1650 |
625 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
26.08 |
26.27 |
4.1 |
4.57 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
113.5 |
127.5 |
3630x420x1650 |
641 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
28.64 |
28.48 |
3.96 |
4.48 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
24.3 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
120 |
135 |
3770x420x1650 |
657 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
31.2 |
30.69 |
3.85 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
24.9 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
125 |
140 |
3770x420x1650 |
663 |
Natural Gray (1.0Y 8.5/0.5) |
66-67 |
32.68 |
31.81 |
3.82 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.2 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
130 |
145 |
3770x420x1650 |
669 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
34.16 |
32.93 |
3.81 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.5 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
135 |
150 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
35.64 |
34.05 |
3.79 |
4.41 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
50HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
141.5 |
159 |
4780x420x1650 |
838 |
Natural Gray (1.0Y 8.5/0.5) |
66-67 |
35.22 |
35.58 |
4.02 |
4.47 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
32 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
52HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
147 |
165 |
4780x420x1650 |
844 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
36.48 |
36.5 |
4.03 |
4.52 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
32 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
54HP |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
152 |
170 |
4780x420x1650 |
850 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
37.96 |
37.62 |
4 |
4.52 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
33.3 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
56HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
157 |
175 |
4780x420x1650 |
856 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
39.44 |
38.74 |
3.98 |
4.52 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
34.6 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
58HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
163.5 |
182.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
42 |
40.95 |
3.89 |
4.46 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.2 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
60HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
170 |
190 |
5060x420x1650 |
888 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
44.56 |
43.16 |
3.82 |
4.4 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.8 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
62HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
175 |
195 |
5060x420x1650 |
894 |
Natural Gray (1.0Y 8.5/0.5) |
68-69 |
46.04 |
44.28 |
3.8 |
4.4 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
37.1 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
64HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
180 |
200 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
47.52 |
45.4 |
3.79 |
4.41 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
66HP |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
185 |
204 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
49.78 |
47.91 |
3.72 |
4.26 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
68HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
190 |
208 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
52.04 |
50.42 |
3.65 |
4.13 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
70HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
195 |
212 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
54.3 |
52.93 |
3.59 |
4.01 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
72HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
200 |
216 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
56.56 |
55.44 |
3.54 |
3.9 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
Combo Cao cấp
RAS-160HNCELWP | RAS-180HNCELWP | RAS-200HNCELWP | RAS-220HNCELWP | RAS-240HNCELWP | RAS-260HNCELWP | RAS-280HNCELWP | RAS-300HNCELWP | RAS-320HNCELWP | RAS-340HNCELWP | RAS-360HNCELWP | RAS-380HNCELWP | RAS-400HNCELWP | RAS-420HNCELWP | RAS-440HNCELWP | RAS-460HNCELWP | RAS-480HNCELWP |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
16HP |
RAS-080HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
44.8 |
50 |
2200x420x1650 |
370 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
9.94 |
10.16 |
4.51 |
4.92 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
12 |
31 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
18HP |
RAS-100HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
50.4 |
56.5 |
2200x420x1650 |
382 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
11.55 |
12.18 |
4.36 |
4.64 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
13.7 |
31 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
20HP |
RAS-120HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
55.9 |
62.5 |
2200x420x1650 |
388 |
Natural Gray (1.0Y 8.5/0.5) |
61-63 |
12.81 |
13.1 |
4.36 |
4.77 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
13.7 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-120HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
61.5 |
69 |
2200x420x1650 |
400 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
14.42 |
15.12 |
4.26 |
4.56 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-080HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
67.2 |
75 |
3350x420x1650 |
555 |
Natural Gray (1.0Y 8.5/0.5) |
58-59 |
14.91 |
15.24 |
4.51 |
4.92 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
18 |
46 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-100HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
72.8 |
81.5 |
3350x420x1650 |
567 |
Natural Gray (1.0Y 8.5/0.5) |
60-61 |
16.52 |
17.26 |
4.41 |
4.72 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.7 |
46 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-120HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
78.3 |
87.5 |
3350x420x1650 |
573 |
Natural Gray (1.0Y 8.5/0.5) |
61-63 |
17.78 |
18.18 |
4.4 |
4.81 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.7 |
46 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
83.9 |
94 |
3350x420x1650 |
585 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
19.39 |
20.2 |
4.33 |
4.65 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
21.4 |
46 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
89.4 |
100 |
3350x420x1650 |
591 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
20.65 |
21.12 |
4.33 |
4.73 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
21.4 |
46 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
95 |
106.5 |
3350x420x1650 |
603 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
22.26 |
23.14 |
4.27 |
4.6 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.1 |
46 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
100.5 |
112.5 |
3350x420x1650 |
609 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
23.52 |
24.06 |
4.27 |
4.68 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.1 |
46 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
106.3 |
119 |
4500x420x1650 |
770 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
24.36 |
25.28 |
4.36 |
4.71 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.4 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
111.8 |
125 |
4500x420x1650 |
776 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
25.62 |
26.2 |
4.36 |
4.77 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.4 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
117.4 |
131.5 |
4500x420x1650 |
788 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
27.23 |
28.22 |
4.31 |
4.66 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
29.1 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
122.9 |
137.5 |
4500x420x1650 |
794 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
28.49 |
29.14 |
4.31 |
4.72 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
29.1 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
128.5 |
144 |
4500x420x1650 |
806 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
30.1 |
31.16 |
4.27 |
4.62 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
30.8 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
134 |
150 |
4500x420x1650 |
812 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
31.36 |
32.08 |
4.27 |
4.68 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
30.8 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
– Loại đơn
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
8HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
22.4 |
25 |
1050x420x1650 |
185 |
Natural Gray (1.0Y 8.5/0.5) |
55-56 |
4.97 |
5.08 |
4.51 |
4.92 |
Φ19.05 |
Φ9.52 |
-5~48(52) |
(-20)-15~16 |
R410A |
6 |
15.5 |
50~130% |
13 (8) |
0.8HP |
2 step (30Pa/60Pa) |
10HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
28 |
31.5 |
1050x420x1650 |
197 |
Natural Gray (1.0Y 8.5/0.5) |
59-60 |
6.58 |
7.1 |
4.26 |
4.44 |
Φ22.2 |
Φ9.52 |
-5~48(52) |
(-20)-15~16 |
R410A |
7.7 |
15.5 |
50~130% |
16 (10) |
0.8HP |
2 step (30Pa/60Pa) |
12HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
33.5 |
37.5 |
1050x420x1650 |
203 |
Natural Gray (1.0Y 8.5/0.5) |
60-62 |
7.84 |
8.02 |
4.27 |
4.68 |
Φ25.4 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
7.7 |
15.5 |
50~130% |
19 (10) |
0.8HP |
2 step (30Pa/60Pa) |
14HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
40 |
45 |
1190x420x1650 |
219 |
Natural Gray (1.0Y 8.5/0.5) |
60-61 |
10.4 |
10.23 |
3.85 |
4.4 |
Φ25.4 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
8.3 |
17 |
50~130% |
23 (16) |
0.8HP |
2 step (30Pa/60Pa) |
16HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
45 |
50 |
1190x420x1650 |
225 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
11.88 |
11.35 |
3.79 |
4.41 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
9.6 |
17 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
18HP |
- |
- |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
50 |
54 |
1190x420x1650 |
225 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
14.14 |
13.86 |
3.54 |
3.9 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
9.6 |
17 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
– Loại kết hợp
Loại kết hợp
Combo Kinh tế
RAS-200HNCELWE | RAS-220HNCELWE | RAS-240HNCELWE | RAS-260HNCELWE | RAS-280HNCELWE | RAS-300HNCELWE | RAS-320HNCELWE | RAS-340HNCELWE | RAS-360HNCELWE | RAS-380HNCELWE | RAS-400HNCELWE | RAS-420HNCELWE | RAS-440HNCELWE | RAS-460HNCELWE | RAS-480HNCELWE | RAS-500HNCELWE | RAS-520HNCELWE | RAS-540HNCELWE | RAS-560HNCELWE | RAS-080HNCELWE | RAS-600HNCELWE | RAS-620HNCELWE | RAS-640HNCELWE | RAS-660HNCELWE | RAS-680HNCELWE | RAS-700HNCELWE | RAS-720HNCELWE |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
20HP |
RAS-100HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
56 |
63 |
2200x420x1650 |
394 |
Natural Gray (1.0Y 8.5/0.5) |
62-63 |
13.16 |
14.2 |
4.26 |
4.44 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-140HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
62.4 |
70 |
2340x420x1650 |
404 |
Natural Gray (1.0Y 8.5/0.5) |
61-62 |
15.37 |
15.31 |
4.06 |
4.57 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
14.3 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-140HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
68 |
76.5 |
2340x420x1650 |
416 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
16.98 |
17.33 |
4 |
4.41 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
16 |
31 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-160HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
73 |
81.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
18.46 |
18.45 |
3.95 |
4.42 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-180HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
78 |
85.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
20.72 |
20.96 |
3.76 |
4.08 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-180HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
83.5 |
91.5 |
2340x420x1650 |
428 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
21.98 |
21.88 |
3.8 |
4.18 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.3 |
31 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-180HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
90 |
99 |
2480x420x1650 |
444 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
24.54 |
24.09 |
3.67 |
4.11 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.9 |
34 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-180HNCELW |
RAS-160HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
95 |
104 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
26.02 |
25.21 |
3.65 |
4.13 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-180HNCELW |
RAS-180HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
100 |
108 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
28.28 |
27.72 |
3.54 |
3.9 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-180HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
106 |
117 |
3490x420x1650 |
619 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
27.3 |
28.06 |
3.88 |
4.17 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
25 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
112.4 |
124 |
3630x420x1650 |
629 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
29.51 |
29.17 |
3.81 |
4.25 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
118 |
130.5 |
3630x420x1650 |
641 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
31.12 |
31.19 |
3.79 |
4.18 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
25.6 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
123 |
135.5 |
3630x420x1650 |
647 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
32.6 |
32.31 |
3.77 |
4.19 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
128 |
139.5 |
3630x420x1650 |
647 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
34.86 |
34.82 |
3.67 |
4.01 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
133.5 |
145.5 |
3630x420x1650 |
653 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
36.12 |
35.74 |
3.7 |
4.07 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.9 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
50HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
140 |
153 |
3770x420x1650 |
669 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
38.68 |
37.95 |
3.62 |
4.03 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.5 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
52HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
145 |
158 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
40.16 |
39.07 |
3.61 |
4.04 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
54HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
150 |
162 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
42.42 |
41.58 |
3.54 |
3.9 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
56HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
156 |
171 |
4780x420x1650 |
844 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
41.44 |
41.92 |
3.76 |
4.08 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
34.6 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
58HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
162.4 |
178 |
4920x420x1650 |
854 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
43.65 |
43.03 |
3.72 |
4.14 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
33.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
60HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
168 |
184.5 |
4920x420x1650 |
866 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
45.26 |
45.05 |
3.71 |
4.1 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.2 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
62HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
173 |
189.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
46.74 |
46.17 |
3.7 |
4.1 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
64HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
178 |
193.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
49 |
48.68 |
3.63 |
3.97 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
66HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
183.5 |
199.5 |
4920x420x1650 |
878 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
50.26 |
49.6 |
3.65 |
4.02 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
36.5 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
68HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
190 |
207 |
5060x420x1650 |
894 |
Natural Gray (1.0Y 8.5/0.5) |
68-69 |
52.82 |
51.81 |
3.6 |
4 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
37.1 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
70HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
195 |
212 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
54.3 |
52.93 |
3.59 |
4.01 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
72HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
200 |
216 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
56.56 |
55.44 |
3.54 |
3.9 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
Combo Tiêu chuẩn
RAS-200HNCELWS | RAS-220HNCELWS | RAS-240HNCELWS | RAS-260HNCELWS | RAS-280HNCELWS | RAS-300HNCELWS | RAS-320HNCELWS | RAS-340HNCELWS | RAS-360HNCELWS | RAS-380HNCELWS | RAS-400HNCELWS | RAS-420HNCELWS | RAS-440HNCELWS | RAS-460HNCELWS | RAS-480HNCELWS | RAS-500HNCELWS | RAS-520HNCELWS | RAS-540HNCELWS | RAS-560HNCELWS | RAS-080HNCELWS | RAS-600HNCELWS | RAS-620HNCELWS | RAS-640HNCELWS | RAS-660HNCELWS | RAS-680HNCELWS | RAS-700HNCELWS | RAS-720HNCELWS |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
20HP |
RAS-100HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
56 |
63 |
2200x420x1650 |
394 |
Natural Gray (1.0Y 8.5/0.5) |
62-63 |
13.16 |
14.2 |
4.26 |
4.44 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-120HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
61.5 |
69 |
2200x420x1650 |
400 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
14.42 |
15.12 |
4.26 |
4.56 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-120HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
67 |
75 |
2200x420x1650 |
406 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
15.68 |
16.04 |
4.27 |
4.68 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-140HNCELW |
RAS-120HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
73.5 |
82.5 |
2340x420x1650 |
422 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
18.24 |
18.25 |
4.03 |
4.52 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
16 |
31 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-140HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
80 |
90 |
2480x420x1650 |
438 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
20.8 |
20.46 |
3.85 |
4.4 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
16.6 |
34 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-160HNCELW |
RAS-140HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
85 |
95 |
2480x420x1650 |
444 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
22.28 |
21.58 |
3.82 |
4.4 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
17.9 |
34 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-160HNCELW |
RAS-160HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
90 |
100 |
2480x420x1650 |
450 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
23.76 |
22.7 |
3.79 |
4.41 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.2 |
34 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-140HNCELW |
RAS-100HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
96 |
108 |
3490x420x1650 |
613 |
Natural Gray (1.0Y 8.5/0.5) |
64-65 |
23.56 |
24.43 |
4.07 |
4.42 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
101.5 |
114 |
3490x420x1650 |
619 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
24.82 |
25.35 |
4.09 |
4.5 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
107 |
120 |
3490x420x1650 |
625 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
26.08 |
26.27 |
4.1 |
4.57 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.7 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
113.5 |
127.5 |
3630x420x1650 |
641 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
28.64 |
28.48 |
3.96 |
4.48 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
24.3 |
48 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
120 |
135 |
3770x420x1650 |
657 |
Natural Gray (1.0Y 8.5/0.5) |
65-66 |
31.2 |
30.69 |
3.85 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
24.9 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
125 |
140 |
3770x420x1650 |
663 |
Natural Gray (1.0Y 8.5/0.5) |
66-67 |
32.68 |
31.81 |
3.82 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
26.2 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
130 |
145 |
3770x420x1650 |
669 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
34.16 |
32.93 |
3.81 |
4.4 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.5 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
135 |
150 |
3770x420x1650 |
675 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
35.64 |
34.05 |
3.79 |
4.41 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
28.8 |
51 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
50HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
141.5 |
159 |
4780x420x1650 |
838 |
Natural Gray (1.0Y 8.5/0.5) |
66-67 |
35.22 |
35.58 |
4.02 |
4.47 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
32 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
52HP |
RAS-140HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
147 |
165 |
4780x420x1650 |
844 |
Natural Gray (1.0Y 8.5/0.5) |
66-68 |
36.48 |
36.5 |
4.03 |
4.52 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
32 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
54HP |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
152 |
170 |
4780x420x1650 |
850 |
Natural Gray (1.0Y 8.5/0.5) |
67-68 |
37.96 |
37.62 |
4 |
4.52 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
33.3 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
56HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
157 |
175 |
4780x420x1650 |
856 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
39.44 |
38.74 |
3.98 |
4.52 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
34.6 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
58HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
163.5 |
182.5 |
4920x420x1650 |
872 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
42 |
40.95 |
3.89 |
4.46 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.2 |
63 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
60HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
170 |
190 |
5060x420x1650 |
888 |
Natural Gray (1.0Y 8.5/0.5) |
67-69 |
44.56 |
43.16 |
3.82 |
4.4 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
35.8 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
62HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-140HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
175 |
195 |
5060x420x1650 |
894 |
Natural Gray (1.0Y 8.5/0.5) |
68-69 |
46.04 |
44.28 |
3.8 |
4.4 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
37.1 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
64HP |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
180 |
200 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
47.52 |
45.4 |
3.79 |
4.41 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
66HP |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
185 |
204 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
49.78 |
47.91 |
3.72 |
4.26 |
Φ44.45 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
68HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
190 |
208 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
52.04 |
50.42 |
3.65 |
4.13 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
70HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-160HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
195 |
212 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
54.3 |
52.93 |
3.59 |
4.01 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
72HP |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
RAS-180HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
200 |
216 |
5060x420x1650 |
900 |
Natural Gray (1.0Y 8.5/0.5) |
68-70 |
56.56 |
55.44 |
3.54 |
3.9 |
Φ44.45 |
Φ22.2 |
-5~48(52) |
(-20)-15~16 |
R410A |
38.4 |
68 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
Combo Cao cấp
RAS-160HNCELWP | RAS-180HNCELWP | RAS-200HNCELWP | RAS-220HNCELWP | RAS-240HNCELWP | RAS-260HNCELWP | RAS-280HNCELWP | RAS-300HNCELWP | RAS-320HNCELWP | RAS-340HNCELWP | RAS-360HNCELWP | RAS-380HNCELWP | RAS-400HNCELWP | RAS-420HNCELWP | RAS-440HNCELWP | RAS-460HNCELWP | RAS-480HNCELWP |
---|
Equivalent HP |
Combined Outdoor Units | ||
Power Source Specifications |
Nominal Capacity | Cooling | KW |
Nominal Capacity | Heating | KW |
External Dimensions W x D x H | mm |
Weight | KG. |
Exterior Color (Munsell System) |
SPL Anechoic (GB Standard) | Cooling-Heating | db(A) |
Power Consumption | Cooling | KW |
Power Consumption | Heating | KW |
EER | Cooling |
COP | Heating |
Low Pressure Gas Pipe Sizing | mm |
Liquid Pipe Sizing | mm |
Operation Temperature Range | Cooling | DB |
Operation Temperature Range | Heating | WB |
Refrigerant Type |
Initial Charge Amount | KG. |
Maximum Additional Charge Amount | KG. |
IDU Connected Capacity Ratio (%) |
No. of Connectable IDUs (recommended) |
Connectable Minimum IDU Capacity |
External Static Pressure Setting |
16HP |
RAS-080HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
44.8 |
50 |
2200x420x1650 |
370 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
9.94 |
10.16 |
4.51 |
4.92 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
12 |
31 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
18HP |
RAS-100HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
50.4 |
56.5 |
2200x420x1650 |
382 |
Natural Gray (1.0Y 8.5/0.5) |
62-64 |
11.55 |
12.18 |
4.36 |
4.64 |
Φ28.58 |
Φ12.7 |
-5~48(52) |
(-20)-15~16 |
R410A |
13.7 |
31 |
50~130% |
26 (16) |
0.8HP |
2 step (30Pa/60Pa) |
20HP |
RAS-120HNCELW |
RAS-080HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
55.9 |
62.5 |
2200x420x1650 |
388 |
Natural Gray (1.0Y 8.5/0.5) |
61-63 |
12.81 |
13.1 |
4.36 |
4.77 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
13.7 |
31 |
50~130% |
33 (18) |
0.8HP |
2 step (30Pa/60Pa) |
22HP |
RAS-120HNCELW |
RAS-100HNCELW |
- |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
61.5 |
69 |
2200x420x1650 |
400 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
14.42 |
15.12 |
4.26 |
4.56 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
15.4 |
31 |
50~130% |
36 (20) |
0.8HP |
2 step (30Pa/60Pa) |
24HP |
RAS-080HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
67.2 |
75 |
3350x420x1650 |
555 |
Natural Gray (1.0Y 8.5/0.5) |
58-59 |
14.91 |
15.24 |
4.51 |
4.92 |
Φ28.58 |
Φ15.88 |
-5~48(52) |
(-20)-15~16 |
R410A |
18 |
46 |
50~130% |
40 (26) |
0.8HP |
2 step (30Pa/60Pa) |
26HP |
RAS-100HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
72.8 |
81.5 |
3350x420x1650 |
567 |
Natural Gray (1.0Y 8.5/0.5) |
60-61 |
16.52 |
17.26 |
4.41 |
4.72 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.7 |
46 |
50~130% |
43 (26) |
0.8HP |
2 step (30Pa/60Pa) |
28HP |
RAS-120HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
78.3 |
87.5 |
3350x420x1650 |
573 |
Natural Gray (1.0Y 8.5/0.5) |
61-63 |
17.78 |
18.18 |
4.4 |
4.81 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
19.7 |
46 |
50~130% |
47 (32) |
0.8HP |
2 step (30Pa/60Pa) |
30HP |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
83.9 |
94 |
3350x420x1650 |
585 |
Natural Gray (1.0Y 8.5/0.5) |
63-64 |
19.39 |
20.2 |
4.33 |
4.65 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
21.4 |
46 |
50~130% |
50 (32) |
0.8HP |
2 step (30Pa/60Pa) |
32HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
89.4 |
100 |
3350x420x1650 |
591 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
20.65 |
21.12 |
4.33 |
4.73 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
21.4 |
46 |
50~130% |
53 (32) |
0.8HP |
2 step (30Pa/60Pa) |
34HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
95 |
106.5 |
3350x420x1650 |
603 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
22.26 |
23.14 |
4.27 |
4.6 |
Φ31.75 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.1 |
46 |
50~130% |
56 (32) |
0.8HP |
2 step (30Pa/60Pa) |
36HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
- |
3~/N,[380-415V/50Hz] [380V/60Hz] |
100.5 |
112.5 |
3350x420x1650 |
609 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
23.52 |
24.06 |
4.27 |
4.68 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
23.1 |
46 |
50~130% |
59 (32) |
0.8HP |
2 step (30Pa/60Pa) |
38HP |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
106.3 |
119 |
4500x420x1650 |
770 |
Natural Gray (1.0Y 8.5/0.5) |
63-65 |
24.36 |
25.28 |
4.36 |
4.71 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.4 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
40HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
111.8 |
125 |
4500x420x1650 |
776 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
25.62 |
26.2 |
4.36 |
4.77 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
27.4 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
42HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
117.4 |
131.5 |
4500x420x1650 |
788 |
Natural Gray (1.0Y 8.5/0.5) |
64-66 |
27.23 |
28.22 |
4.31 |
4.66 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
29.1 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
44HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-080HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
122.9 |
137.5 |
4500x420x1650 |
794 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
28.49 |
29.14 |
4.31 |
4.72 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
29.1 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
46HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-100HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
128.5 |
144 |
4500x420x1650 |
806 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
30.1 |
31.16 |
4.27 |
4.62 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
30.8 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
48HP |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
RAS-120HNCELW |
3~/N,[380-415V/50Hz] [380V/60Hz] |
134 |
150 |
4500x420x1650 |
812 |
Natural Gray (1.0Y 8.5/0.5) |
65-67 |
31.36 |
32.08 |
4.27 |
4.68 |
Φ38.1 |
Φ19.05 |
-5~48(52) |
(-20)-15~16 |
R410A |
30.8 |
62 |
50~130% |
64 (38) |
0.8HP |
2 step (30Pa/60Pa) |
